义兴电气-MNS低压抽出式开关柜

点击数:0    时间:2022-04-15 23:46:59
义兴电气-MNS低压抽出式开关柜

义兴电气-MNS低压抽出式开关柜

产品概述
装置适用于发电厂、变电所、石油化工企业、厂矿企业、高屋建筑等低压配电系统的动力配电和电动机控制中心,电容补偿的电能转换分配与控制。 在大单机容量的发电机,大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。
本装置符合GB7251.1-2005、JB/T9661—1999低压抽出式成套开关设备、IEC439等标准。


使用条件
    1、周围空气温度不高于+40℃,不低于-5℃,24小时内平均温度不高于+35℃,超过日寸,需根据实际情况降容运行;
    2、海拔高度不超过2000m;
    3、固围空气相对温度在最高温度为+40℃不超过50%,在较低温度时允许有较大的相对温度;
    4、开关柜安装与垂直的倾斜度不超过5º;


主要技术参数



产品概述

1、综述
    产品设计充分考虑了广大电力用户及设计部门的要求,能满足不断发展的电力行业对增客、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要,安全、经济、台理、可靠。产品具有接通能力强、分段能力高、动热稳定好、电气方案灵活、组合方便、系列性与实用性强、结构新颖、防护等级高特点,是低压抽出式开关成套设备的高档产品。
2、基本结构
    柜体基本结构为本公司适用组台式结构,以C型型材f基本模数E=25mm)为主要结构件,采用锁紧自攻螺钉和88级高强度螺栓紧固而成,因而柜体精度高、刚性好、接地连续性好。
3、柜体外形及内部分隔
  a)柜体外形见《国一、图二)
  柜体外形尺寸(见表1)

 深600mm的柜适用于Mcc单面操作,深1000mm的柜适用于Mcc双面操作。


    b)柜体外形见图三。
    柜体外形尺寸见表1

运输及安装

 1、产品的运输

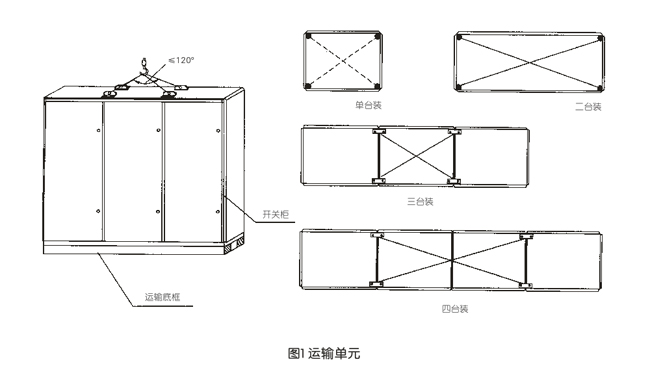

    运输单元-产品分四种规格的运输单元单台装、二台装、三台装和四台装。但总长度不得超过3m,见图。
    产品的吊运(装}:产品在吊运和安装过程中之吊装必缅按国十中虚线睦吊钢丝绳.钢丝绳顶角不得大于120º,吊运应平稳.避免强烈的振动、摇晃和冲击。

2、产品的安装
  开关的组合方式,见图二。
  基础处理:电缆淘的宽度由用户自己选定,用10#槽钢搜图方式预埋并与地面平。如果运输底柜与基础槽钢用螺栓联接,则基础槽钢的安装孔尺寸见图俯视图。

  安装:开关柜就位。找准位置,按图三所示进行悍接,焊接节柜和焊长由用户确定,产品安装与配电室的相对位置参考图四,其中吊索是否安装由用户确定,制造商提供的原则是.当母线桥的长度大于3米时应考虑安装吊索。但是,当母线桥的电流太于或等于2500A时,其长度为25米时也应安装吊索。

主电路方案

使用与维护
1、开关柜安装后额控有关规定验收并通电调试完毕,方可投入使用。
2、开关柜的使用
3、开关柜的维护
a、使用单位应按有关制度做好日常运行记录和保养。
b、检查功能单元的次和二敬插接件是否接插良好、到位。
c、谊查单元内部连接导线是否牢靠
d、清除断路器相间隔板(如有的话}的灰尘。
e、检查机械联琐的正确性及可靠性。
f、检查电气性能和动作是否符合要求。
g、每年要进行一次设备维修,同时还应增加电气绝缘性能检查。
